ЮнЧжоуағынын өлшейтін құрылғыларда ұзақ мерзімді жұмысымен, дамуымен тығыз байланысты болдыКөп ағынды су есептегішжәне оның регистрінің қазіргі су ресурстарын басқару жүйелеріндегі оқуға болатын тұтыну деректеріне ағынды аудару тәсілі. Бұл шағын құрамдастың жалпы пайдалануды қалай көрсететінін түсіну бұл есептегіштердің тұрақты және анық көрсеткіштерді қажет ететін тұрғын үй және жеңіл коммерциялық желілерде неге кеңінен қолданылып қала беретінін түсіндіруге көмектеседі.
Электрондық түрлендіруге негізделген цифрлық жүйелерден айырмашылығы, су есептегішіндегі регистр айналмалы қозғалысты жинақталған көлем дисплейіне түрлендіретін таза механикалық интерфейс болып табылады. Бұл механизм бір қарағанда қарапайым болып көрінуі мүмкін, бірақ бұл гидродинамикалық теңгерімдеу, беріліс қатынасын калибрлеу және тозуға төзімді дизайндағы ондаған жылдар бойы жетілдірудің нәтижесі.
Регистр жиі есептегіштің «оқу терезесі» ретінде сипатталады, бірақ оның қызметі сандарды көрсетуден әлдеқайда жоғары. Ол механикалық энергияны тасымалдау тізбегінің соңғы сатысы ретінде әрекет етеді:
- Өлшеу камерасына су бірнеше саңылаулар арқылы түседі
- Доңғалақтар ағын жылдамдығына байланысты айналады
- Айналу тығыздалған муфта арқылы беріледі
- Беріліс пойызы жоғары жылдамдықты айналуды оқылатын қадамдарға азайтады
- Тізілім жинақталған көлемді көрсетеді
Су есептегішінде бірнеше су ағындары жұмыс дөңгелегіне әртүрлі бұрыштардан біркелкі соғады. Бұл теңдестірілген күш дірілді азайтады және өлшеу тұрақтылығын жақсартады, әсіресе құбылмалы ағын жағдайында.
Жалпы суды пайдалану көрсеткішінің негізгі принципі пропорционалды айналу болып табылады. Ішкі дөңгелектің әрбір толық айналуы судың белгіленген көлеміне сәйкес келеді. Регистр бұл айналымдарды сандық қадамдарға аударады.
Ағыннан дисплейге түрлендіруді келесідей жеңілдетуге болады:
- Доңғалақтың айналуы = судың қозғалысы
- Тісті беріліс = қозғалыс масштабы
- Тіркеу теру = сандық жинақтау
Бұл жүйе камера арқылы өтетін әрбір тамшы қолмен қалпына келтірусіз үздіксіз жазылатын жиынтық жиынтыққа үлес қосуын қамтамасыз етеді.
себептерінің біріКөп ағынды су есептегішқұрылымы кеңінен қабылданған оның жұмыс доңғалақтарының тұрақты қозғалысын қамтамасыз ету қабілеті. Бір бағыттағы ағынға сенудің орнына, бірнеше ағындар күшті біркелкі таратады.
Мұның бірнеше практикалық әсері бар:
- Доңғалақтың жергілікті тозуын азайтады
- Төмен ағында тұрақты айналу жылдамдығын сақтайды
- Регистрді оқудың ұзақ мерзімді тұрақтылығын жақсартады
- Құбырдың турбуленттілігіне сезімталдықты азайтады
Көптеген қондырғыларда ағынның төмен жағдайлары (мысалы, су төгетін шүмектер немесе клапанның ішінара ашылуы) өлшеу қателерінің ең ықтималдығы болып табылады. Көп ағынды ағынды бөлу бұл мәселені айтарлықтай азайтуға көмектеседі.
Регистрлік жинақ магниттік немесе тығыздалған муфта жүйесі арқылы судың тікелей байланысынан оқшауланады. Бұл бөлу судың ластануын болдырмайды және дисплей бөлігінің ішіндегі механикалық үйкелісті азайтады.
| Құрамдас | Функция | Жалпы пайдалану көрсеткішіне үлес |
| Доңғалақ | Су ағыны астында айналады | Ағынды қозғалысқа түрлендіреді |
| Магниттік муфта | Қозғалысты ағып кетусіз тасымалдайды | Жабық ортаны сақтайды |
| Тісті пойыз | Айналу жылдамдығын азайтады | Оқуға болатын масштабтауды қосады |
| Нөмір тізілімі | Жинақталған мәнді көрсетеді | Жалпы суды пайдалануды көрсетеді |
| Қорғаныс линзасы | Қалқандарды көрсету | Шаң мен ылғалдың кедергісін болдырмайды |
Әрбір құрамдас ретімен жұмыс істейді, тіпті үздіксіз жұмыс кезінде де жазылған пайдаланудың уақыт өте тұрақты болуын қамтамасыз етеді.
Регистр әдетте бірнеше терулерді немесе жылжымалы сандық дисплейді қамтиды. Әрбір сан конфигурацияға байланысты жиі текше метр және литр өлшемнің әртүрлі шкаласын білдіреді.
Негізгі артықшылығы - оқу техникалық дайындықсыз да интуитивті болып қалады. Әрбір санның қозғалысы баяу және қадамдық болып табылады, бұл пайдаланушыларға уақыт өте келе тұтыну үлгілерін визуалды түрде растауға мүмкіндік береді.
Далалық бақылауларда ең төменгі санның бірте-бірте қозғалуы жиі шағын күнделікті өзгерістерді көрсетеді, ал жоғары сандар тек ұзақ циклдар ішінде өзгереді. Бұл қабатты құрылым ұзақ мерзімді бақылау үшін өте маңызды.
Жүйе механикалық тұрғыдан берік болғанымен, оқу тұрақтылығына бірнеше қоршаған орта және пайдалану жағдайлары әсер етуі мүмкін:
- Судың сапасы және шөгінділердің құрамы
- Орнату бұрышы және құбырды туралау
- Ағын қысымының ауытқуы
- Ішкі мойынтіректердің ескіруі
- Құбырдағы ауа көпіршіктері
Көп ағынды су есептегішінің дизайны осы әсерлердің кейбірін, әсіресе шөгінділерге қатысты мәселелерді азайтуға көмектеседі, себебі бірнеше кіріс арналары бітелу қаупін азайтады және ағынды біркелкі таратады.
| Ерекшелік | Бірыңғай реактивті жүйе | Көп реактивті жүйе |
| Ағынның таралуы | Бір бағытты | Бірнеше теңдестірілген ағындар |
| Төмен ағынға сезімталдық | Орташа | Жоғары тұрақтылық |
| Тұнбаға төзімділік | Төмен | Жақсартылған |
| Сәйкестікті тіркеңіз | Айнымалы | Біркелкі |
| Ұзақ мерзімді оқу мүмкіндігі | Шарттарға байланысты | Жалпы тұрақты |
Бұл салыстыру ұзақ мерзімді бақылауды қажет ететін орталарда көп ағынды құрылымдардың жиі қолданылатынын көрсетеді.
Жиі назардан тыс қалғанымен, регистр суды тұтыну деректерін түсіндіруге арналған жалғыз көрінетін интерфейс болып табылады. Бұл құрамдастағы кез келген тұрақсыздық пайдалануды түсінуге тікелей әсер етеді.
Жақсы калибрленген тізілім мыналарды қамтамасыз етеді:
- Таза сандық прогрессия
- Оқудың минималды екіұштылығы
- Тұрақты ұзақ мерзімді жинақтау
- Тексеру циклдері кезінде қате түсіндірмелерді азайту
Бұл ішкі беріліс пен тығыздағыштың дизайнын ағын камерасының өзі сияқты маңызды етеді.
Өндірістік орталарда сынақ машиналары регистрдің жауап дәлдігін тексеру үшін әртүрлі ағын жылдамдығын модельдейді. Бұл сынақтарға жиі кіреді:
- Үздіксіз жоғары ағынды модельдеу
- Төмен ағынды кезеңді циклдар
- Кері қысымның әсерін тексеру
- Ұзақ тозуды сынау
Мұндай бағалаулар тізілімде әртүрлі нақты жағдайларда, әсіресе суды пайдалану өте тұрақты емес жүйелерде дәйекті бақылауды қамтамасыз етеді.
Тіркелу аКөп ағынды су есептегішсу қозғалысы мен жинақталған пайдалану дисплейі арасында дәл механикалық аудармашы ретінде қызмет етеді. Теңдестірілген ағын ағыны, тығыздалған беріліс қорабы және мұқият құрастырылған редукторды азайту арқылы ол уақыт өте келе тұтынудың тұрақты және оқылатын жазбасын қамтамасыз етеді. Бұл құрылым әртүрлі орнату орталарында сенімді бақылауды қолдауды жалғастыруда.

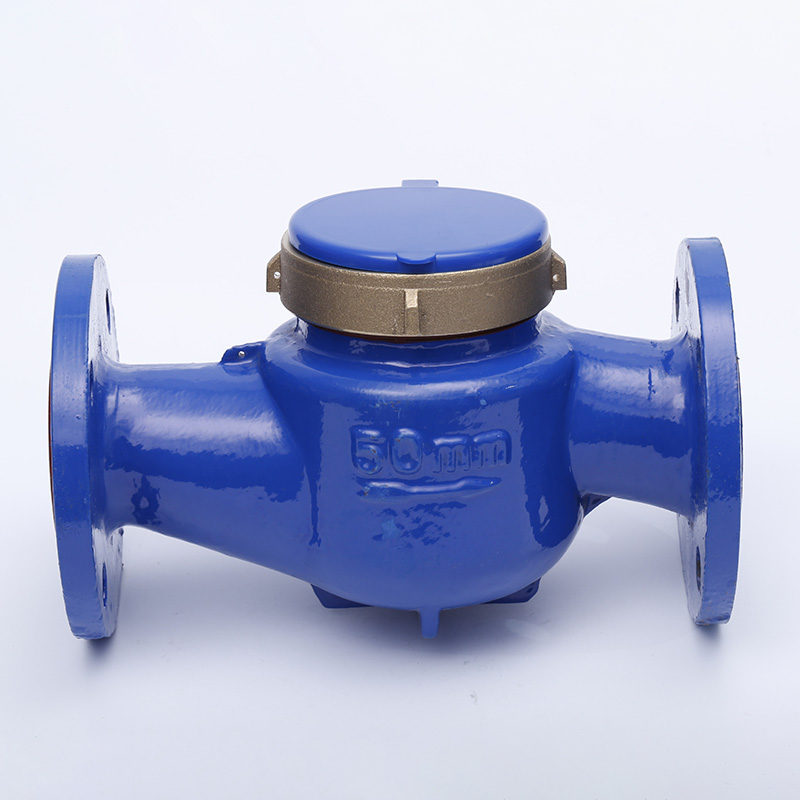

Осы контекст аясында Ningbo Haishu Yong Zhou Meters Co.,Ltd компаниясы әзірлеген Yongzhou® су есептегіші сияқты өнімдер механикалық дизайн принциптері мен ұзақ мерзімді сынақтардың күнделікті суды өлшеу қолданбаларында дәйекті өнімділікке қалай ықпал ететінін көрсетеді.
